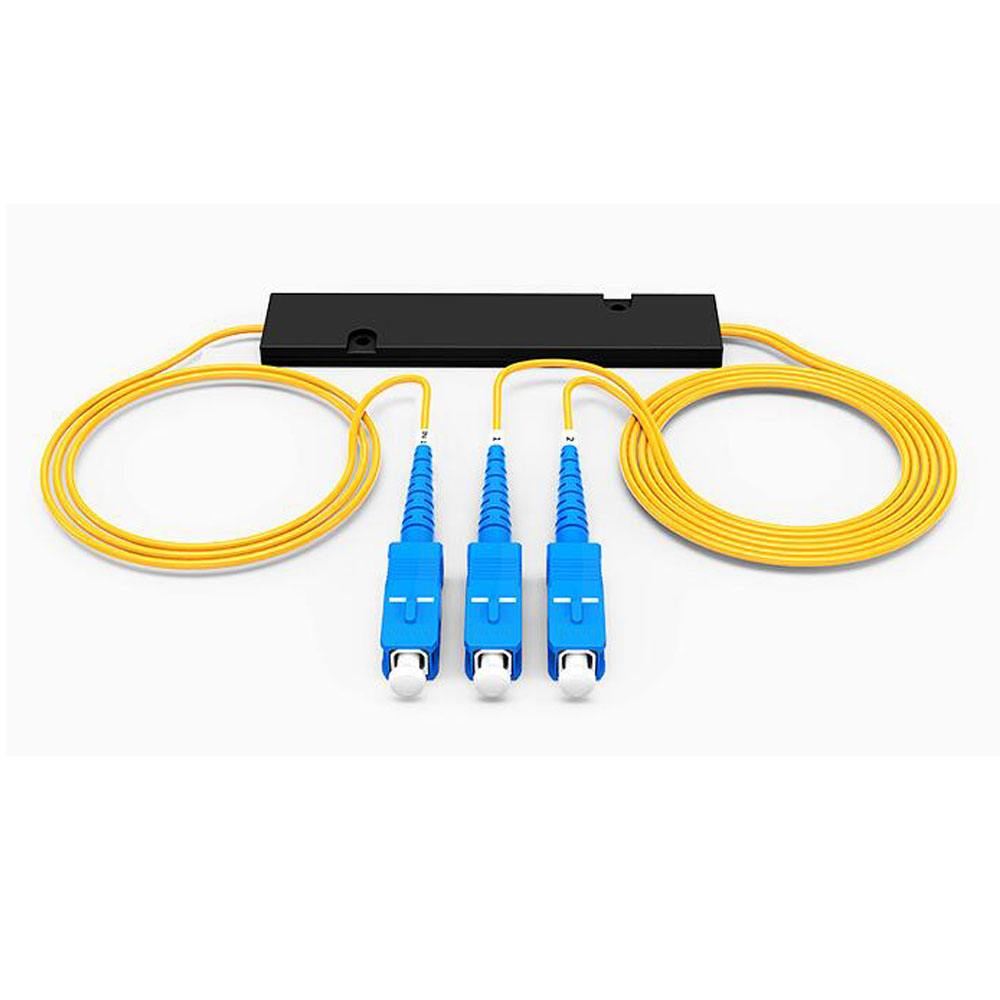

熔融拉錐光分路器是將兩根或多根光纖捆在一起，然后在拉錐機上熔融拉伸，并實時監控分光比的變化，分光比達到要求后結束熔融拉伸，其中一端保留一根光纖（其余剪掉）作為輸入端，另一端則作多路輸出端。
熔融拉錐光分路器是將兩根或多根光纖捆在一起，然后在拉錐機上熔融拉伸，并實時監控分光比的變化，分光比達到要求后結束熔融拉伸，其中一端保留一根光纖（其余剪掉）作為輸入端，另一端則作多路輸出端。
主要優點有：
1.成本低。熔融拉錐型光分路器有二十多年的歷史和經驗，開發成本只有PLC的幾十甚至幾百分之一。
2.可以制作不等分分路器。通過實時監控，可以根據需要制作不等分分路器。
|
參數 |
規格 |
|
|
工作波長 |
單窗口1310nm或1550nm |
雙窗口1310&1550nm |
|
波長范圍 |
±40nm |
|
|
光纖種類 |
單模 G652,G657 |
|
|
光纜種類 |
?0.9松套管，?3光纜 |
|
|
輸出口 |
1X2-64 |
|
|
分光比 |
1/99-50/50 |
|
|
附加損耗 |
≤ 0.2dB |
≤ 0.3dB |
|
插入損耗 |
≤ 22.4-11.0lg(P%) |
≤ 22.4-11.8lg(P%) |
|
均勻性（均分型） |
≤ 0.9dB |
≤ 1.2dB |
|
回波損耗 |
≥50dB：UPC ≥60dB：APC |
|
|
偏振相關損耗 |
≤ 0.3dB |
|
|
最大輸入功率 |
＞15W |
|
|
方向性 |
≥55dB |
|
|
重復性 |
≤ 0.1dB |
|
|
互換性 |
≤ 0.2dB |
|
|
機械耐久性 |
≤ 0.2dB：1000次 |
|
|
鎖緊機構抗拉強度 |
≤ 0.2dB |
|
|
振動 |
≤ 0.2dB |
|
|
跌落 |
≤ 0.2dB |
|
|
抗拉強度 |
≤ 0.2dB |
|
|
扭轉 |
≤ 0.2dB |
|
|
高溫 |
≤ 0.2dB |
|
|
低溫 |
≤ 0.2dB |
|
|
溫度循環 |
≤ 0.2dB |
|
|
濕度 |
≤ 0.2dB |
|
|
長度 |
可定制 |
|
|
工作溫度 |
-40°C ~ 85°C |
|
|
儲存溫度 |
-40°C ~ 85°C |
|
|
認證 |
ROHS 2.0，CE |
|
|
標準 |
Telcordia GR-1209-CORE Telcordia GR-1221-CORE YD/T 1117-2001《全光纖型分支器件技術條件》 |
|
