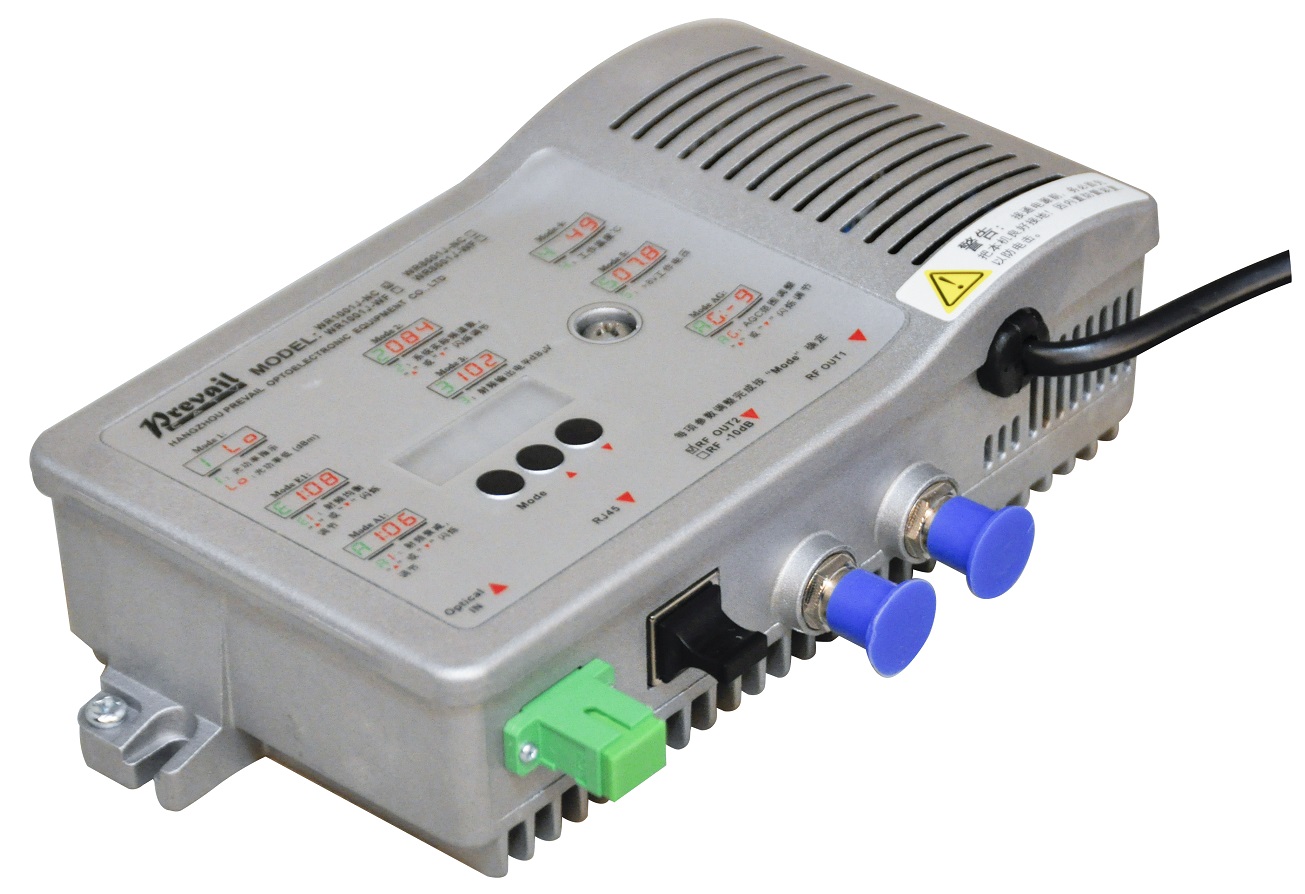

1GHz FTTB光接收機，具有接收光功率范圍寬，輸出電平高，整機功耗低等特點，是構建高性能NGB網絡的理想機型?？蛇x內置光信號濾波器，RFTV工作波長為1550nm?？蛇x內置CWDM，帶PON口環出
■ 先進的光AGC控制技術，輸入光功率－9～＋2dBm時，輸出電平基本保持不變，CTB、CSO基本不變。
■ 下行工作頻率擴展至1GHz，射頻放大部分采用了高性能低功耗砷化鎵芯片，最高輸出電平可達112dBuv。
■ 均衡和衰減均采用專業電調電路，控制更精準，操作更方便。
■ 內置國標II類網管應答器，支持遠程網管（可選）。
■ 結構緊湊，安裝方便。
■ 內置高可靠性低功耗電源，也可選擇外置電源。
|
項 目 |
單 位 |
技 術 參 數 |
||
|
光 學 參 數 |
||||
|
接收光功率 |
dBm |
-9 ~ +2 |
||
|
光反射損耗 |
dB |
>45 |
||
|
光接收波長 |
nm |
1100 ~ 1600 |
||
|
光連接器類型 |
|
SC/APC或用戶指定 |
||
|
光纖類型 |
|
單 模 |
||
|
鏈 路 性 能 |
||||
|
C/N |
dB |
≥ 51 |
注1 |
|
|
C/CTB |
dB |
≥ 60 |
||
|
C/CSO |
dB |
≥ 60 |
||
|
射 頻 參 數 |
||||
|
頻率范圍 |
MHz |
45 ~860/1003 |
||
|
帶內平坦度 |
dB |
±0.75 |
||
|
|
WR-1001-J(FZ110輸出) |
WR-1001-J(FP204輸出) |
||
|
標稱輸出電平 |
dBμV |
≥ 108 |
≥ 104 |
|
|
最大輸出電平 |
dBμV |
≥ 108（-9 ~ +2dBm光功率接收） |
≥ 104（-9 ~ +2dBm光功率接收） |
|
|
≥ 112（-7 ~ +2dBm光功率接收） |
≥ 108（-7 ~ +2dBm光功率接收） |
|||
|
輸出反射損耗 |
dB |
≥16 |
||
|
輸出阻抗 |
Ω |
75 |
||
|
光AGC范圍 |
dBm |
(-9dBm/-8dBm/-7dBm/-6dBm/-5dBm/-4dBm)—(+2dBm)可調 |
||
|
電控均衡范圍 |
dB |
0～15 |
||
|
電控衰減范圍 |
dB |
0～15 |
||
|
一 般 特 性 |
|||
|
電源電壓 |
V |
A: AC（100~265）V |
D: DC 12V/1A 外置電源 |
|
工作溫度 |
℃ |
-40~60 |
|
|
功 耗 |
VA |
≤ 8 |
|
|
外形尺寸 |
mm |
190（L）* 110（W）* 52（H） |
|
