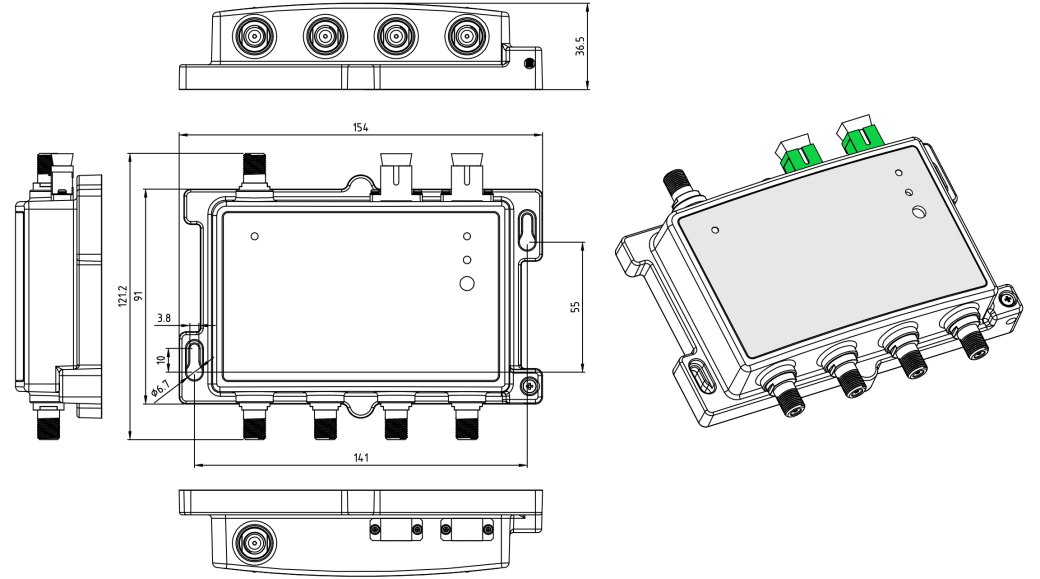

緊湊型的光節點，設計用于深度光纖網絡。采用WDM技術，單纖雙波，帶PON環出，下行接收1550nm，上行光發多波長可選。采用高性能GaAs放大模塊，1.2GHZ帶寬，光AGC，輸出電平90dBuV。上行采用RFOG技術，可以有效避免CMTS系統反向匯聚噪聲，突發、連續模式可選，RFOG滿足SCTE-174-2010標準要求。
※ 頻寬提高至1.2 GHz, 滿足DOCSIS 3.1標準。
※ 上行激光器突發模式, SCTE174 標準 。
※ 光AGC功能，輸出穩定。
※ GaAs 射頻放大芯片。
※ LED 指示燈顯示電源、激光器工作狀態。
※ WDM技術，單纖4波。
※ 兼容GPON、EPON和下一代XGPON標準。
※ 低功耗，支持本地或遠程供電。
|
|
參數 |
單位 |
規格 |
備注 |
|
光學部分 |
光纖 |
|
單模 |
|
|
連接器 |
|
SC/APC、SC/UPC |
|
|
|
下行接收波長 |
nm |
1540～1565 |
|
|
|
上行發射波長 |
nm |
可選 客戶指定 |
|
|
|
PON波長 |
nm |
1310/1490 |
|
|
|
反射 |
dB |
＞45 |
|
|
|
插損 |
dB |
≤0.7 |
WDM |
|
|
下行部分 |
輸入光功率 |
dBm |
-10 ～+2 |
|
|
AGC范圍 |
dBm |
-8 ～0 |
|
|
|
等效噪聲電流 |
|
≤5 pA/rt(Hz) |
|
|
|
響應度 |
Ma/mW |
＞0.85 |
|
|
|
頻率范圍 |
MHZ |
54/85/105/258 ～1218 |
|
|
|
平坦度 |
dB |
±1 |
|
|
|
固定斜率 |
dB |
3 |
|
|
|
反射 |
dB |
≥18@40MHZ（-1.5 dB/octave） |
|
|
|
輸出電平 |
dBuV |
90：高輸出 80：低輸出 |
CENELEC 42 1218MHz. 3.5% OMI / CH， -8dBm輸入 |
|
|
CSO |
dB |
＞64 |
||
|
CTB |
dB |
＞62 |
||
|
輸出測試口 |
dB |
-20±1 |
|
|
|
光功率指示燈 |
|
綠色： -8.0～ +0dBm ，黃色：< -8.0dBm ，紅色： > 0 dBm |
||
|
上行部分 |
激光器 |
|
DFB |
|
|
輸出光功率開 |
dBm |
3 ± 0.5 |
|
|
|
輸出光功率關 |
dBm |
＜-30 |
|
|
|
頻率范圍 |
MHZ |
5～42/65/85/204 |
|
|
|
輸入電平 |
dBuV |
75 ± 5 |
|
|
|
平坦度 |
dB |
±1 |
|
|
|
反射 |
dB |
≥18 |
|
|
|
工作類型 |
|
連續 |
|
|
|
激光上升/下降時間 |
us |
＜1 / ＜1 |
SCTE_174_2010 7.1.3 FIGURE 4 |
|
|
激光器開啟電平 |
dBuV |
67 |
||
|
激光器關閉電平 |
dBuV |
58 |
||
|
NPR動態范圍 |
dB |
≥15dB @35 dB |
-10dBm 接收光功率 |
|
|
光功率指示燈 |
|
綠色：激光開啟，綠色閃爍：突發模式，關閉：激光器未開啟，可選紅色：錯誤報警指示 |
||
|
其他 |
工作電壓 |
DCV |
12 |
適配器 230VAC/50HZ |
|
功耗 |
W |
＜4 |
|
|
|
防護等級 |
|
IP42 |
|
|
|
射頻接口 |
|
公/英制F母頭 |
|
|
|
浪涌 |
|
>4kV (EN61000-4-5, 1,2/50 μs pulse) |
RF端口 |
|
|
ESD |
|
>2kV |
|
|
|
工作環境溫度 |
℃ |
-20～55 |
|
|
|
存儲溫度 |
℃ |
-40～65 |
|
|
|
環保要求 |
|
ROHS 2 |
|
|
